Emboutissage : procédé et application industrielle

Réalisé principalement sur des feuilles de métal, ce procédé devient crucial dans diverses industries, y compris l'automobile, l'aérospatiale et l'électroménager. Cet article explore en profondeur ce qu'est l'emboutissage, ses méthodes, ses applications et son importance.

Comprendre l'emboutissage

Qu'est-ce que l'emboutissage ?

L' emboutissage est une technique de transformation où une feuille de matériau, généralement métallique, est déformée plastiquement pour obtenir une forme tridimensionnelle souhaitée. Ce processus implique l'utilisation d'une presse, d'un poinçon et d'une matrice.

Les techniques d'emboutissage

Il existe plusieurs techniques d'emboutissage utilisées dans l'industrie :

• Emboutissage profond : une méthode où une feuille de métal est étirée dans une matrice profonde par un poinçon.
• Emboutissage progressif : consiste à utiliser une série de matrices et poinçons pour effectuer des opérations successives sur une bande de matériau métallique, produisant des pièces complexes de manière continue.
• Hydroformage : utilise un fluide haute pression pour presser le métal contre les parois d'une matrice complexe.
• Emboutissage à chaud : pratiqué sur des matériaux chauffés jusqu'à ce qu'ils soient assez malléables pour être formés sans fissurer.

Matériaux utilisés dans l'emboutissage

Différents matériaux peuvent être emboutis, mais les plus courants sont :

• Acier inoxydable
• Aluminium
• Cupronickel
• Titane pour les applications spéciales nécessitant une résistance accrue

Applications industrielles de l'emboutissage

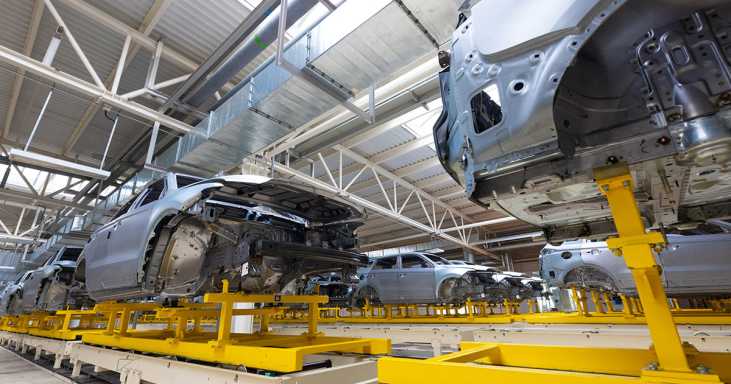

Secteur automobile

L'emboutissage est massivement utilisé dans le secteur automobile pour produire divers composants tels que des corps de voiture, panneaux de portes, capots et ailettes. Cette méthode permet de créer des structures légères tout en assurant la solidité nécessaire. Par exemple, les châssis et chaque composant structuré de voitures résultent souvent de l'emboutissage.

Aérospatiale

L'industrie aérospatiale tire également parti de l'emboutissage pour former des composants critiques en aluminium ou en titane, utilisant des matériaux soudés léger garantissant la durabilité sous conditions extrêmes de stress et température.

Électroménagers

Les fabricants d'appareils électroménagers utilisent couramment l'emboutissage pour produire boîtiers extérieurs, panneaux et supports internes. Ces produits requièrent souvent une combinaison spécifique de rigidité et légèreté qui peut être obtenue grâce aux procédés d'emboutissage.

Applications électroniques

Dans l'industrie électronique, on retrouve fréquemment l'emboutissage au cœur de la fabrication de boîtiers pour circuits imprimés, dissipateurs de chaleur et divers compopsants miniatures où la précision est primordiale.

Avantages de l'emboutissage

Efficacité et économie

Un avantage majeur de l'emboutissage réside dans sa capacité à produire rapidement et efficacement des pièces complexes en grandes quantités à faible coût. Grâce à des matrices multiples et progressives, il est possible de réduire les temps de cycle et diminuer le gaspillage de matière.

Haute précision

Les outils utilisés permettent d’obtenir des composants avec une si haute précision dimensionnelle. Ceci minimise le besoin de finitions supplémentaires et limite ainsi les étapes postérieures de traitement.

Durabilité

Les pièces produites via emboutissage possèdent une durabilité améliorée, car le processus travaille à froid la plupart du temps, engendrant un écrouissage du matériau augmentant sa résistance mécanique.

Variété de formes

L’emboutissage offre une immense flexibilité des configurations possibles allant de simples coques jusqu’à des architectures ouvertes et fermées complexes répondant à une diversité de besoins fonctionnels industriels.

Le processus d'emboutissage étape par étape

Préparation du matériau

La première étape dans toute opération d'emboutissage consiste à préparer le matériau, généralement du métal en feuille. Il est essentiel d’assurer que la surface soit propre et exempte d'imperfections pouvant affecter le résultat final.

Conception de la matrice et poinçon

La conception précise de la matrice et du poinçon reflète la géométrie souhaitée du produit fini. Les outils doivent être fabriqués à partir de matériaux à haute dureté pour pouvoir supporter la pression exercée pendant l'emboutissage.

Phase de formage

Pendant la phase de formale, la feuille de métal préalablement préparée est positionnée entre la matrice et le poinçon. La presse exerce alors une force poussant la feuille dans la matrice donnée.

Finition

Enfin, après l'extraction de la pièce déjà formée, elle subit potentiellement des processus supplémentaires de finition comme le découpage, afin d’atteindre les caractéristiques exactes demandées pour l’application finale.

Déformation plastique et ses implications

Étirement vs Compression

Lors de l'emboutissage, les parties de la feuille sujettes à étirement ou compression variquent selon la disposition de la presse. L' étirement prononcé pourrait découler en amincissement trop important voire rupture de la matière, tandis que la compression excessive causerait plissements ou défauts structurels.

Optimisation des paramètres

Pour maximiser l'efficacité et la qualité, il est crucial d’ajuster précisément tous les paramètres impliqués, telles que vitesse de pressage, taux de lubrifiant, température de travail (particularly pour emboutissage à chaud) et épaisseur de matériau impliqué.
